Untuk apa mesin EDM wayar digunakan?

Fungsi Mesin EDM Wayar dan Mengapa Ia Penting dalam Pembuatan Moden

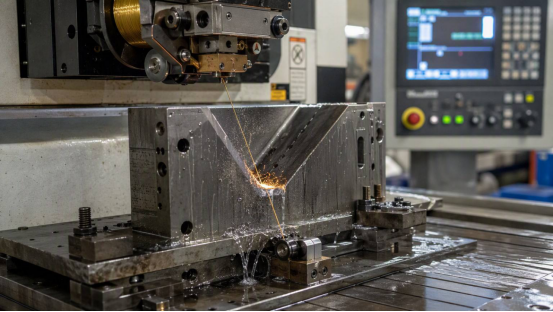

A mesin EDM wayar (mesin pemesinan nyahcas elektrik wayar) memotong bahan konduktif elektrik dengan menghasilkan percikan elektrik terkawal antara elektrod dawai yang nipis dan bergerak secara berterusan dan bahan kerja, menghakis bahan di sepanjang laluan yang diprogramkan tanpa sentuhan mekanikal langsung. Ini menjadikannya proses yang sesuai untuk memotong keluli alat yang dikeraskan, karbida, dan logam keras mesin lain ke dalam acuan, penebuk, acuan dan bahagian profil kompleks yang sukar dihasilkan oleh pengilangan atau pemutaran konvensional.

Oleh kerana wayar pemotong tidak pernah menekan secara fizikal pada bahan kerja, pemesinan wayar EDM memperkenalkan tekanan mekanikal yang sangat sedikit, yang merupakan salah satu sebab ia kekal sebagai proses pilihan untuk menyelesaikan komponen yang dikeraskan selepas rawatan haba. Teknologi ini merangkumi beberapa kategori mesin — EDM potong wayar berkelajuan tinggi, EDM potong wayar kelajuan sederhana dan EDM potong dawai tirus besar — ​​masing-masing sesuai dengan keperluan ketepatan, kelajuan dan sudut tirus yang berbeza. Memahami perbezaan ini membantu kedai fabrikasi, pembuat alatan dan pembeli OEM memilih yang betul Mesin pemotong wayar CNC konfigurasi untuk keperluan pengeluaran mereka.

Artikel ini membincangkan jenis mesin biasa, prinsip kerjanya, senario aplikasi biasa, ciri prestasi perbandingan, amalan penyelenggaraan dan arah tuju industri — memberi pengurus bilik alat dan pasukan perolehan rujukan praktikal untuk menilai peralatan EDM wayar pilihan.

Bawa pulang utama: EDM wayar mengeluarkan bahan keras, konduktif melalui hakisan percikan dan bukannya daya pemotongan, menjadikannya kaedah standard untuk cetakan ketepatan, acuan dan komponen perkakas yang dikeraskan.

Jenis Biasa Mesin EDM Wayar dan Ciri-cirinya

Mesin EDM potong wayar biasanya dikumpulkan mengikut kelajuan perjalanan wayar dan reka bentuk struktur, dan setiap kategori menyediakan segmen tersendiri bagi pembuatan alat-dan-mati dan bahagian ketepatan.

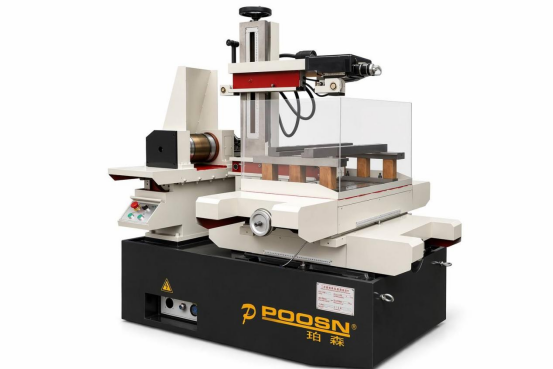

Mesin EDM wayar berkelajuan tinggi gunakan wayar molibdenum salingan yang bergerak ke sana ke mari dan digunakan semula beberapa kali sebelum penggantian, menawarkan keseimbangan praktikal kecekapan pemprosesan dan ekonomi operasi untuk kerja membuat cetakan am.

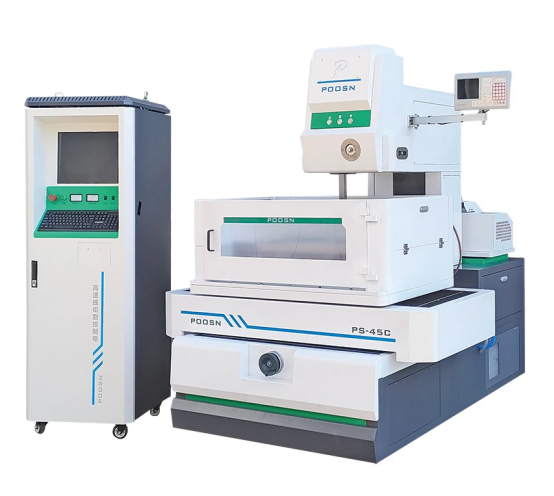

Mesin EDM wayar berkelajuan sederhana tambahkan penghalusan seperti bekalan kuasa nadi yang dipertingkatkan, kawalan ketegangan wayar gelung tertutup dan strategi berbilang potong, yang biasanya menghasilkan kemasan permukaan yang lebih halus dan ketekalan dimensi yang lebih ketat daripada model asas berkelajuan tinggi.

Mesin EDM dawai tirus besar dibina dengan perjalanan panduan wayar atas yang dilanjutkan dan mekanisme panduan khusus supaya ia boleh memotong profil bersudut curam, yang penting untuk acuan pengecap, acuan penyemperitan dan bahagian yang memerlukan sudut draf.

Faktor Pemilihan Biasa mengikut Kategori Mesin

Pengambilan utama: Memilih antara mesin EDM wayar berkelajuan tinggi, kelajuan sederhana dan besar-tirus bergantung terutamanya pada kemasan permukaan yang diperlukan, toleransi dimensi dan sama ada geometri bahagian termasuk sudut tirus curam.

Prinsip Kerja dan Struktur Mesin Teras

Sistem EDM wayar berfungsi dengan menyuap wayar logam nipis — biasanya molibdenum untuk mesin berkelajuan tinggi dan sederhana, atau loyang untuk sistem berkelajuan rendah — secara berterusan melalui zon pemotongan manakala bekalan kuasa arus terus berdenyut menjana siri nyahcas elektrik yang pantas antara wayar dan bahan kerja. Setiap nyahcas mengewapkan sejumlah bahan mikroskopik dari permukaan bahan kerja, dan cecair dielektrik (biasanya air ternyahion) membuang zarah terhakis sambil menyejukkan wayar dan bahan kerja. Sistem kawalan CNC menggerakkan meja kerja di sepanjang koordinat X-Y yang diprogramkan, dan pada mesin dengan keupayaan pemotongan tirus, panduan wayar atas juga boleh beralih secara bebas untuk membuat potongan bersudut. Kerana tiada daya mekanikal langsung antara wayar dan bahagian, komponen berdinding nipis dan halus boleh dipotong tanpa ubah bentuk.

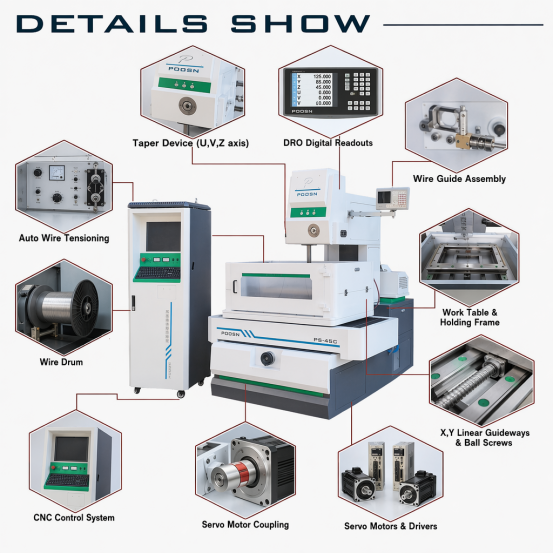

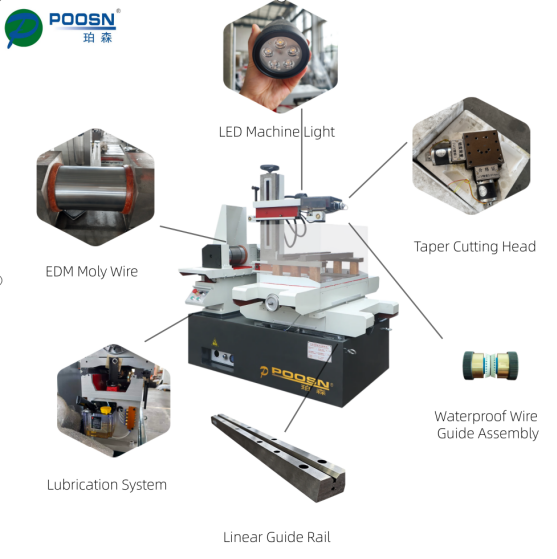

Kumpulan fungsi utama mesin EDM potong dawai biasa termasuk suapan wayar dan sistem pengambilan, pemasangan panduan wayar atas dan bawah, meja kerja dan sistem pemacu paksi, sistem peredaran dan penapisan cecair dielektrik, dan kabinet kawalan CNC. Rajah di bawah menggambarkan bagaimana komponen ini disusun pada rangka mesin standard.

Dalam amalan, kili wayar menyuap wayar baru atau dibaik pulih ke arah panduan atas, yang meletakkan wayar tepat di atas bahan kerja sebelum ia melepasi ke bawah melalui pemotongan dan kembali ke panduan bawah dan kili ambil. Meja kerja, digerakkan oleh motor servo di sepanjang paksi X dan Y, menggerakkan bahan kerja yang diapit berbanding laluan wayar tetap mengikut geometri bahagian yang diprogramkan. Cecair dielektrik dipam secara berterusan melalui celah pemotongan dan ditapis untuk membuang serpihan yang terhakis, yang memastikan keadaan pelepasan stabil dan membantu mengekalkan kualiti potongan yang konsisten sepanjang tempoh pengeluaran yang panjang.

Pengambilan utama: Ketepatan pemotongan mesin EDM wayar bergantung pada prestasi terkoordinasi suapan wayar, panduan, pemacu paksi dan sistem penapisan dielektrik yang berfungsi bersama, bukan pada mana-mana komponen sahaja.

Senario Aplikasi dan Pertimbangan Pemilihan

Mesin EDM wayar digunakan merentasi pelbagai industri di mana-mana sahaja bahan konduktif yang dikeraskan perlu dipotong mengikut bentuk yang tepat tanpa menimbulkan tekanan mekanikal. Aplikasi yang paling biasa kekal dalam pembuatan alat dan die, di mana wayar EDM memotong penebuk, acuan dan rongga acuan daripada kosong keluli dan karbida pra-keras. Pengeluar aeroangkasa dan peranti perubatan juga bergantung pada wayar EDM untuk menghasilkan komponen yang kecil dan kompleks dari segi geometri yang memerlukan toleransi yang ketat dan tepi bebas burr. Pembekal automotif menggunakan wayar EDM untuk pengeluaran cetakan cetakan dan untuk prototaip komponen sebelum melakukan proses volum lebih tinggi.

Semasa menilai a mesin pemotong wayar EDM untuk dijual , pembeli harus menimbang bahagian geometri (terutamanya sama ada sudut tirus curam diperlukan), kekerasan dan ketebalan bahan yang dipotong, kemasan permukaan yang diperlukan dan berapa banyak operasi tanpa pengawasan atau automatik yang dijangka dijalankan oleh kedai. Bilik alat yang kebanyakannya menghasilkan komponen cetakan dinding lurus rata selalunya boleh dilayan dengan baik oleh mesin EDM wayar berkelajuan tinggi, manakala kedai-kedai yang kerap memotong acuan dengan sudut draf mendapat manfaat daripada mesin tirus besar khusus.

Bawa pulang utama: Memadankan jenis mesin dengan bahagian geometri — terutamanya keperluan sudut tirus dan sasaran kemasan permukaan — ialah titik permulaan yang paling praktikal untuk pemilihan peralatan EDM wayar.

Membandingkan Kelajuan Pemotongan Relatif Merentas Jenis Mesin

Kelajuan pemprosesan ialah salah satu faktor pertama yang ditanya oleh pengurus bilik alat apabila membandingkan peralatan EDM wayar, kerana ia secara langsung mempengaruhi bilangan bahagian mesin boleh bertukar semasa tetingkap pengeluaran. Daripada memetik angka tepat yang berbeza dengan ketara mengikut bahan, ketebalan, diameter wayar dan tetapan nadi, adalah lebih berguna untuk melihat kedudukan kelajuan relatif bagi setiap kategori mesin berdasarkan niat reka bentuk biasa mereka. Mesin EDM wayar berkelajuan tinggi direka bentuk terutamanya untuk pemprosesan kerja pemotongan am. Mesin berkelajuan sederhana menukar beberapa kelajuan mentah untuk kawalan yang lebih halus dan hantaran penamat berbilang potong. Mesin tirus besar lebih dioptimumkan untuk keupayaan pemotongan sudut berbanding kelajuan linear maksimum. Carta di bawah menunjukkan kedudukan relatif ini sebagai indeks ilustrasi yang mudah dan bukannya sebagai data pengeluaran yang diukur.

Perbandingan mendatar ini sengaja ditunjukkan sebagai indeks relatif dan bukannya satu set nombor pengeluaran yang tepat, kerana kelajuan pemotongan sebenar pada mana-mana mesin EDM wayar sangat bergantung pada ketebalan bahan kerja, kekerasan bahan, diameter wayar, keadaan curahan dan parameter nadi khusus yang dipilih oleh pengendali. Apa yang ditunjukkan oleh carta ialah penekanan reka bentuk umum di sebalik setiap kategori mesin: mesin EDM wayar berkelajuan tinggi biasanya ditentukan oleh kedai di mana pemotongan daya kerja pada kerja cetakan am adalah keutamaan. Mesin berkelajuan sederhana diletakkan lebih rendah sedikit pada asas kelajuan tulen kerana sebahagian daripada niat reka bentuk mereka dikhaskan untuk strategi berbilang potong yang meningkatkan kemasan permukaan dan ketepatan dimensi berbanding memaksimumkan kadar pemotongan mentah.

Mesin tirus besar terletak paling rendah pada indeks relatif ini bukan kerana ia adalah mesin yang lebih rendah, tetapi kerana reka bentuk mekanikalnya - terutamanya perjalanan panduan atas lanjutan yang diperlukan untuk mencapai sudut tirus curam - dioptimumkan untuk keupayaan pemotongan sudut dan bukannya untuk kelajuan pemotongan dinding lurus maksimum. Kedai yang terutamanya memerlukan penebuk rata dan sisipan die mudah secara amnya akan mengutamakan konfigurasi berkelajuan tinggi atau kelajuan sederhana, manakala kedai yang kerap menghasilkan cop pengecap dengan sudut draf akan menghargai keupayaan tirus berbanding keuntungan kelajuan marginal. Membaca carta ini bersama lukisan bahagian sebenar yang dihasilkan oleh kedai memberikan asas yang lebih bermakna untuk pemilihan mesin berbanding kelajuan sahaja.

Pengambilan utama: Kelajuan pemotongan harus ditimbang dengan kemasan permukaan dan keperluan tirus bersama-sama, kerana mesin terpantas di atas kertas tidak selalunya paling sesuai untuk bahagian dengan geometri bersudut.

Aliran Industri: Penerimaan Berkembang Benang Wayar Automatik dan Operasi Tanpa Pengawasan

Salah satu arah aliran yang lebih jelas yang dibincangkan di seluruh industri EDM wayar dalam beberapa tahun kebelakangan ini ialah peralihan ke arah sistem benang wayar automatik yang boleh memanjang semula wayar secara automatik selepas rehat, tanpa memerlukan pengendali memulakan semula pemotongan secara manual. Ciri ini penting kerana putus wayar yang tidak dirancang digunakan untuk memaksa mesin terbiar sehingga seseorang campur tangan, yang mengehadkan jumlah pengeluaran semalaman atau hujung minggu tanpa pengawasan yang boleh dijalankan oleh kedai secara realistik. Memandangkan threading automatik telah menjadi lebih dipercayai, lebih banyak bilik alat telah dapat memanjangkan masa berjalan tanpa pengawasan, terutamanya untuk kerja acuan berbilang rongga dan program pengeluaran yang panjang. Carta garis di bawah menggambarkan trajektori umum ini sebagai arah aliran kualitatif dan bukannya sebagai statistik pasaran yang tepat.

Garisan ke atas dalam carta ini menggambarkan corak umum yang dilaporkan secara meluas merentas penerbitan perdagangan dan kesusasteraan pengilang: benang wayar automatik dialihkan daripada ciri premium yang terdapat terutamanya pada mesin canggih kepada sesuatu yang semakin dijangka walaupun pada peralatan EDM wayar jarak pertengahan. Perkembangan ini menjejaki bersama-sama peningkatan yang lebih luas dalam penderia pengesanan putus wayar, tindak balas kawalan servo dan ketekalan penapisan cecair dielektrik, yang semuanya mengurangkan kekerapan putus wayar di tempat pertama. Apabila rehat yang lebih sedikit berlaku dan yang berlaku diselesaikan secara automatik, mesin boleh dibiarkan berjalan melalui syif tanpa pengawasan dengan risiko yang lebih rendah untuk pemotongan terhenti dan terbiar selama berjam-jam.

Untuk bilik alat dan kedai kerja, trend ini mempunyai implikasi praktikal di luar kemudahan. Masa berjalan tanpa pengawasan yang dilanjutkan mengubah cara jadual pengeluaran dirancang, membenarkan pemotongan yang rumit dan memakan masa dimulakan pada penghujung syif dan dibiarkan selesai semalaman. Ia juga mengalihkan tanggungjawab pengendali ke arah persediaan mesin, pengaturcaraan dan pengesahan kualiti berbanding pemantauan berterusan semasa pemotongan itu sendiri. Kedai menilai yang baharu mesin EDM wayar semakin menganggap kebolehpercayaan benang automatik sebagai ciri praktikal setiap hari dan bukannya alat tambah pilihan, terutamanya untuk kemudahan yang menjalankan berbilang mesin dengan kakitangan terhad setiap syif.

Pengambilan utama: Pembengkakan wayar automatik yang boleh dipercayai telah menjadi jangkaan garis dasar yang praktikal untuk kedai yang ingin memanjangkan masa mesin tanpa pengawasan dan meningkatkan fleksibiliti penjadualan pengeluaran keseluruhan.

Membandingkan Atribut Mesin dengan Paparan Radar

Oleh kerana pemilihan mesin EDM wayar biasanya melibatkan pengimbangan beberapa atribut sekaligus dan bukannya mengoptimumkan untuk satu metrik, perbandingan gaya radar boleh membantu memvisualisasikan pertukaran dengan lebih jelas daripada senarai kedudukan tunggal. Carta di bawah membandingkan mesin EDM wayar berkelajuan tinggi, kelajuan sederhana dan besar tirus merentas lima atribut yang biasa ditimbang: ketepatan dimensi, kualiti kemasan permukaan, kelajuan pemotongan, keupayaan pemotongan tirus dan tahap automasi biasa. Setiap atribut dijaringkan pada skala relatif mudah 1 hingga 5 yang mencerminkan ciri reka bentuk umum dan bukannya nilai ujian khusus daripada mana-mana model mesin tunggal. Pandangan ini bertujuan untuk menyokong pembuatan keputusan berarah, bukan untuk menggantikan semakan spesifikasi teknikal terperinci.

Bentuk bertindih dalam perbandingan radar ini menunjukkan mengapa tiada kategori EDM wayar tunggal boleh dilabel secara universal lebih baik daripada yang lain; setiap bentuk terbentang lebih jauh di sepanjang paksi yang mencerminkan tujuan reka bentuk terasnya. Profil berkelajuan sederhana memanjang paling jauh ke arah ketepatan dan kemasan permukaan, selaras dengan peranannya sebagai kategori yang paling biasa dipilih untuk hantaran penamat pada cetakan ketepatan dan acuan. Profil tirus besar menarik paling jauh ke arah paksi keupayaan tirus, mencerminkan julat perjalanan mekanikal khusus yang dibina ke dalam mesin ini untuk pemotongan sudut. Profil berkelajuan tinggi terletak lebih terpusat, yang mencerminkan peranannya sebagai kuda kerja tujuan umum dan bukannya mesin pakar untuk mana-mana atribut tunggal.

Membaca carta radar seperti ini adalah paling berguna apabila kedai menyenaraikan urutan keutamaannya sendiri untuk lima atribut ini sebelum membandingkan mesin. Bilik alat yang menghasilkan sisipan die dinding rata yang ringkas dalam volum tinggi boleh menimbang kelajuan pemotongan dan tahap automasi paling berat, menjadikan konfigurasi berkelajuan tinggi sebagai titik permulaan yang munasabah. Kedai acuan ketepatan yang menghasilkan rongga dengan toleransi kemasan permukaan yang ketat berkemungkinan besar akan ketepatan berat dan kemasan permukaan yang lebih berat, menunjuk ke arah konfigurasi kelajuan sederhana. Pengeluar cetakan setem yang bekerja dengan sudut draf curam secara semula jadi akan mengutamakan keupayaan tirus di atas atribut lain. Tiada satu pun daripada ini adalah peraturan mutlak, tetapi paparan radar membantu merangka perbualan pertukaran secara berstruktur.

Pengambilalihan utama: Tiada kategori mesin EDM wayar mendominasi pada setiap atribut, jadi pembeli mendapat nilai paling tinggi daripada perbandingan radar apabila mereka mula-mula meletakkan atribut yang paling penting untuk bahagian mereka sendiri.

Pengedaran Aplikasi Biasa Merentas Industri

Mesin EDM wayar menyediakan keratan rentas industri pembuatan yang agak luas, walaupun kerja alat dan cetakan kekal sebagai kes penggunaan yang paling mantap dengan margin yang luas. Carta donat di bawah membentangkan taburan ilustrasi kawasan aplikasi EDM wayar biasa berdasarkan corak penggunaan industri umum dan bukannya tinjauan terukur khusus. Ia bertujuan untuk memberi pembaca konteks hala tuju tentang tempat teknologi wayar EDM paling banyak digunakan, jadi pasukan perolehan dan pengurus bilik alatan boleh menanda aras corak penggunaan mereka sendiri dengan gambaran industri umum.

Kerja alat dan cetakan, termasuk acuan pengecap, acuan penyemperitan dan rongga acuan suntikan, menduduki bahagian terbesar dalam pecahan ilustrasi ini, yang sejajar dengan asal wayar EDM sebagai proses pemesinan yang dibangunkan khusus untuk memotong keluli perkakas yang dikeraskan dengan tepat dan berulang. Aplikasi aeroangkasa mewakili segmen sekunder yang bermakna, sebahagian besarnya kerana keupayaan wayar EDM untuk memotong profil kompleks dalam aloi berkekuatan tinggi tanpa mendorong herotan terma sesuai dengan keperluan toleransi ketat yang biasa dalam komponen turbin dan struktur. Pembuatan peranti perubatan juga telah berkembang menjadi aplikasi khusus yang terkenal, terutamanya untuk bahagian yang kecil dan rumit seperti komponen instrumen pembedahan di mana tepi bebas burr dan ketepatan dimensi adalah penting.

Bahagian selebihnya, dikumpulkan sebagai aplikasi automotif dan lain-lain, termasuk pengeluaran cetakan cetakan untuk panel badan dan kurungan, serta kerja prototaip am merentas pelbagai industri. Kategori yang lebih luas ini cenderung lebih banyak turun naik dengan tahap aktiviti pembuatan keseluruhan daripada segmen alat-dan-mati dan aeroangkasa yang lebih khusus, kerana permintaan prototaip sering menjejaki kitaran pembangunan produk baharu. Kedai-kedai yang menyediakan perkhidmatan kepada pelanggan automotif atau prototaip am mungkin mendapati campuran aplikasi mereka sendiri lebih condong kepada segmen ini daripada pengedaran ilustrasi yang ditunjukkan di sini, yang merupakan perkara biasa memandangkan kepelbagaian asas pelanggan boleh merentas wilayah dan kelompok industri yang berbeza.

Pengambilan utama: Pembuatan alat dan cetakan kekal sebagai kawasan aplikasi teras untuk teknologi EDM wayar, dengan kerja aeroangkasa dan peranti perubatan membentuk segmen khusus yang bermakna.

Panduan Penyelenggaraan untuk Prestasi Jangka Panjang yang Boleh Dipercayai

Penyelenggaraan yang konsisten ialah apa yang memastikan mesin EDM wayar memotong dengan tepat selama bertahun-tahun penggunaan pengeluaran, dan kebanyakan amalan di bawah adalah pengesyoran standard yang ditemui merentas dokumentasi perkhidmatan pengilang dan amalan terbaik bilik alat dan bukannya teknik khusus yang unik untuk mana-mana jenama tunggal.

1. Periksa dan gantikan panduan wayar dengan kerap, kerana panduan yang haus secara langsung menjejaskan ketepatan pemotongan dan boleh memperkenalkan lebar kerf yang tidak konsisten dari semasa ke semasa.
2. Pantau kerintangan bendalir dielektrik dan prestasi penapisan, kerana bendalir yang tercemar atau dikondisikan dengan tidak betul mengurangkan kestabilan pemotongan dan boleh mempercepatkan haus komponen.
3. Periksa penentukuran tegangan wayar secara berkala, kerana ketegangan yang tidak konsisten adalah penyumbang biasa kepada putus wayar yang tidak dirancang semasa larian lama tanpa pengawasan.
4. Bersihkan dan periksa sesentuh suapan kuasa, yang haus akibat nyahcas elektrik berterusan dan boleh menjejaskan konsistensi percikan jika dibiarkan tidak diselenggara.
5. Sahkan ketepatan kedudukan paksi secara berjadual menggunakan peralatan pengukuran yang sesuai, terutamanya selepas sebarang kerja penyelenggaraan yang penting atau penggantian komponen.
6. Pastikan persekitaran mesin stabil dalam suhu, kerana turun naik haba boleh mempengaruhi kebolehulangan dimensi pada kerja pemotongan ketepatan.

Membina semakan ini menjadi jadual penyelenggaraan rutin, dan bukannya menangani isu secara reaktif, membantu mengurangkan masa henti yang tidak dirancang dan menyokong kualiti bahagian yang konsisten merentas pengeluaran. Bilik alat yang mendokumenkan selang penyelenggaraan dan menjejaki panduan wayar atau sejarah penggantian kenalan juga cenderung untuk menangkap isu yang sedang berkembang lebih awal, sebelum ia menjejaskan toleransi bahagian siap.

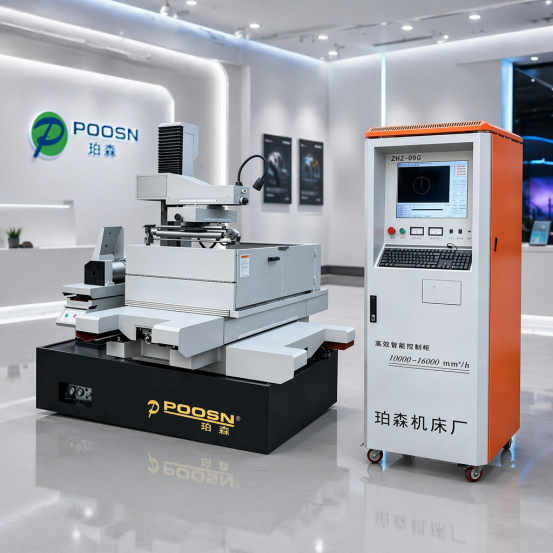

Memilih peralatan daripada a pengeluar EDM wayar dengan reka bentuk produk yang rasional dan amalan ujian kualiti yang konsisten juga memainkan peranan yang bermakna dalam kebolehpercayaan jangka panjang. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, pengilang khusus dengan pengalaman bertahun-tahun dalam penyelidikan, pembangunan dan pengeluaran pemesinan nyahcas elektrik dan peralatan pemprosesan khas, menggunakan ujian ketepatan kedudukan pada setiap alat mesin sebelum ia meninggalkan kilang, yang merupakan satu cara praktikal pengilang bekerja untuk menyokong kualiti keluaran yang konsisten untuk pelanggan sepanjang hayat operasi peralatan. Rangkaian produk syarikat merangkumi siri PS-C dan DK77-BC mesin EDM pemotong wayar berkelajuan sederhana, siri DK77-A dan DK77-B mesin EDM pemotong wayar berkelajuan tinggi, dan siri DK77-D mesin EDM pemotong wayar tirus besar, dengan produk yang dijual merentasi pasaran domestik dan model terpilih di Asia, Asia Tenggara dan Asia Tenggara.

Bawa pulang utama: Penyelenggaraan berjadual panduan wayar, penapisan dielektrik dan penentukuran ketegangan wayar adalah penting untuk mengekalkan prestasi EDM wayar yang tepat dan boleh berulang dalam jangka panjang.
